产品名称

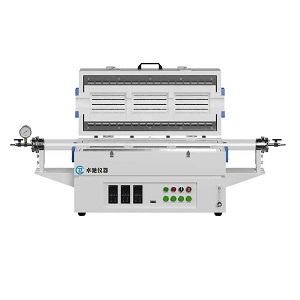

三温区真空气氛管式炉

产品型号

SK3-9-12-10

主要指标

1. 石英炉管尺寸：Φ100（外）xφ92（内）x1400mm
2. 最高温度：1200℃（<1hr)
3. 工作温度：1100℃
4. 加热区尺寸：1000mm （330mm+340mm+330mm）
5. 温度稳定性：±1℃
6. 升温速度：1-20℃/分钟自由设定。
7. 电源功率：AC380V，9KW， 50HZ

温控系统

1. 采用厦门宇电智能微电脑PID温控仪表，SCR/SSR控制，PID参数自整定功能，超温报警功能；可编程30个时段,自动升温、自动保温、自动停止，可满足连续恒温和控温要求，电子元器件采用德力西产品制作，保证长期稳定性和可靠性；控制精度：±1℃。可安装PC控制软件对数据进行实时采集

炉管材质

1. 高纯石英管

加热元件

1. 北京首钢HRE电阻丝

测温元件

1. K型热电偶

炉膛材料

1. 采用多晶氧化铝陶瓷纤维材料，一次成型和新型拼接结构工艺保证了炉膛的坚固耐用，多晶氧化铝陶瓷纤维材料是超轻质高温绝热材料之一，采用多晶纤维作为基本材料，湿法真空抽滤成型制备成多晶无机陶瓷纤维材料，热震性能和热稳定性能好，低热容，低导热率，较传统碳化硅炉膛，节能50%以上。

炉体结构

1. 炉体和温控一体式结构，上部是炉膛，下部是温控柜；
2. 炉膛由炉膛材料、保温材料和加热元件组成；
3. 温度控制系统由温控仪表、控制元件和热电偶组成；

密封性能

1. 炉管两端装有不锈钢密封法兰（包括316L针阀、真空机械压力表、软管接头）,配套高温PTFE 垫圈，可在真空下进行烧结，真空度-0.1MPa（旋片式真空泵）；法兰两端有进气口和出气口（宝塔气嘴），可通入氮气、氩气、氢气等保护气体。

外壳

1. 采用优质冷轧钢板数控机床下料加工，经过焊接、打磨、抛光、磷化、酸洗、表面喷涂塑粉后高温烘烤，颜色搭配合理，外观新颖。

安全保护

1. 模块化控制，对工作过程中的超温、断偶会发出报警信号，并自动完成保护动作；在设备上装有空开断路器，如发生短路漏电情况时会自动弹开，能保护设备和操作人员的安全。

质保期限

　 自验收合格日起非人为损坏12个月（不含炉管、O型圈、热元件等易耗品）

标准配置

1. 1、炉体一台；2、φ100×1400mm石英管一支；3、不锈钢密封法兰一套；

　 4、炉钩一把；5、高温手套一双；6、陶瓷纤维管堵4个

售后服务

　 1、质保期： 1年。
　 2、质保期过后，厂商终身维护，并提供成本价零配件、免收人工差旅费。
　 3、现场安装调试、并安排现场技术培训，终身提供技术服务、技术支持.
　 4、 20 天内交货。
